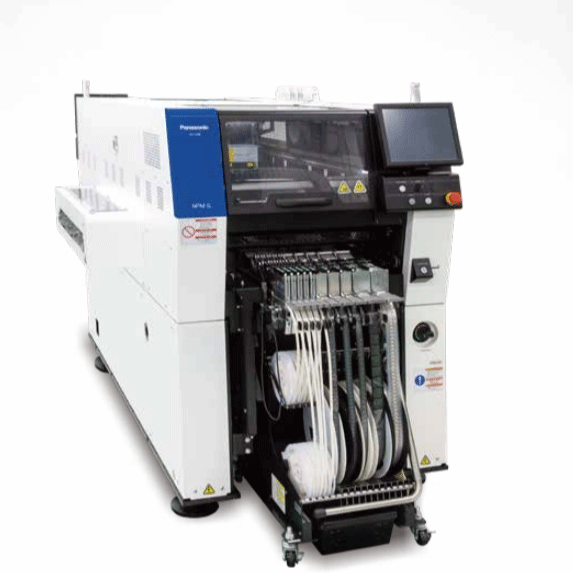

松下貼片機NPM-GH技術參數
機種名 | NPM-GH | |
基板尺寸 *選擇長型傳送帶時 | 雙軌式 | L50mm x W50mm ~ L510mm x W300mm |
單軌式 | L50mm x W50mm ~ L510mm x W590mm | |
基板替換時間 *選擇短型傳送帶時 | L350 mm以下 | 2.3s |
L350 mm 超過 ~ L510 mm以下） | 5.0s | |
電源 | 三相AC 200, 220, 380, 400, 420, 480V 2.1 kVA | |
電壓源 | Min.0.5 MPa ～ Max. 0.8 MPa、200 L / min（A.N.R.） | |
設備尺寸 | W 975 mm × D 2 473 mm × H 1 444 mm | |
重量 | 2330kg (僅主體, 因選購件的構成而異) | |
貼裝頭 | FC16貼裝頭（每貼裝頭） | FC08貼裝頭（每貼裝頭） | FC03貼裝頭（每貼裝頭） | ||||||
高生產模式 | 高生產模式1 | 高生產模式 | 高生產模式1 | 高生產模式 | 高生產模式1 | ||||
最快速度 | 51,500cph (0.069s / 芯片) | 37,500cph (0.096s / 芯片) | 25,500cph (0.141s / 芯片) | 20,500cph (0.176s / 芯片) | 10 100 cph （0.356 s / 芯片） 7 840 cph （0.459 s / QFP） | 6,500cph (0.4s / 芯片)
| |||
貼裝精度 (Cpk ≧1) | ±25μm / 芯片 | ±15μm / 芯片 | ±25μm / 芯片
| ±15μm / 芯片 | ±25μm / 芯片 ±20μm / QFP | ±15μm / 芯片 | |||
元件尺寸 | 0201 芯片/ 03015 芯片～ L 10 × W 10 × T 3 | 0402 芯片 ～ L 45 × W 45 or L 100 × W 40 × T 12 | 0603 芯片 ～ L 120 × W 90 or L 150 × W 25 × T 30 | ||||||
元件供應 | 編帶 | 編帶寬：4 / 8 / 12 / 16 / 24 / 32 / 44 / 56 mm | 編帶寬：4 ～ 56 / 72 mm | 編帶寬：4 ～ 56 / 72 / 88 / 104 mm | |||||
前后 ITF臺車 (17 站 ) 規格：Max.68 品種 | |||||||||
桿狀 | ———— | 前后 ITF *10臺車 (17 站 ) 規格：Max.48 品種 | |||||||
托盤 | ———— | Max.24 品種 | |||||||
松下的下一代實裝制造(X系列)構思：
自主功能實現穩定運轉
自主型生產線控制
APC系統、自動恢復選購件
省人化·運轉率提升
集中控制
車間管理系統、遠程操作選購件
抑制人工作業的參差不齊
導航、自動化小產品
供料器準備導航、元件供給導航、自動化小產品
