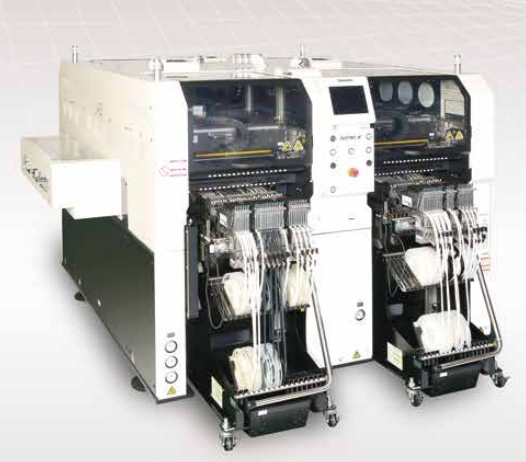

松下貼片機NPM-DX 產品參數Parameters
機種名 | NPM-DX | |
基板尺寸 *選擇長型傳送帶時 | 雙軌式 | L50mm x W50mm ~ L510mm x W300mm |
單軌式 | L50mm x W50mm ~ L510mm x W590mm | |
基板替換時間 *選擇短型傳送帶時 | L275 mm以下 | 2.1s |
L275 mm 超過 ~ L460 mm以下） | 4.8s | |
電源 | 三相AC 200, 220, 380, 400, 420, 480V 5.0 kVA | |
電壓源 | 最小0.5MPa, 200L/min (A.N.R.) | |
設備尺寸 | W1665mm x D2570mm x H1444mm | |
重量 | 3600kg (僅主體, 因選購件的構成而異) | |
貼裝頭 | 輕量16吸嘴貼裝頭V3A（每貼裝頭） | 輕量8吸嘴貼裝頭（每貼裝頭） | 4吸嘴貼裝頭（每貼裝頭） | ||||
高精度模式(OFF) | 高精度模式(ON) | 高精度模式（OFF） | 高精度模式（ON） | 高精度模式（OFF） | 高精度模式（ON） | ||
最快速度 | 49,000cph (0.073s / 芯片) | 35,000cph (0.103s / 芯片) | 24,000cph (0.150s / 芯片) | 18,000cph (0.200s / 芯片) | 8,500cph (0.655s / 芯片) 8,000cph (0.847s / 芯片) | 6,500cph (0.655s / 芯片)
| |
貼裝精度 (Cpk ≧1) | ±25μm / 芯片 | ±15μm / 芯片 | ±25μm / 芯片 ±25μm / QFP | ±15μm / 芯片 | ±25μm / 芯片 ±20μm / QFP | ±15μm / 芯片 | |
元件尺寸(mm) | 0201芯片/ 03015芯片 0402 芯片 ～ L 8.5 × W 8.5 × T 3 / T 6 | 0402 芯片 ～ L 45 × W 45 or L 100 × W 40 × T 12 | 0603 芯片 ～ L 120 × W 90 or L 150 × W 25 × T 30 | ||||
元件供應 | 編帶 | 編帶寬：4 / 8 / 12 / 16 / 24 / 32 / 44 / 56 mm | 編帶寬：4 ～ 56 / 72 / 88 / 104 mm | ||||
4 、 8 mm 編帶：Max. 136品種 | |||||||
桿狀 | Max.32品種（單式桿狀供料器） | ||||||

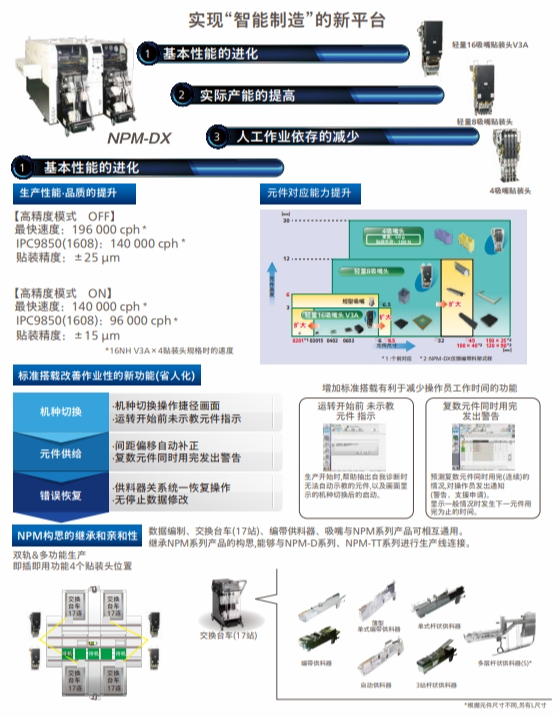

松下的下一代實裝制造(X系列)構思：
自主功能實現穩定運轉
自主型生產線控制
APC系統、自動恢復選購件
省人化·運轉率提升
集中控制
車間管理系統、遠程操作選購件
抑制人工作業的參差不齊
導航、自動化小產品
供料器準備導航、元件供給導航、自動化小產品
