特性：

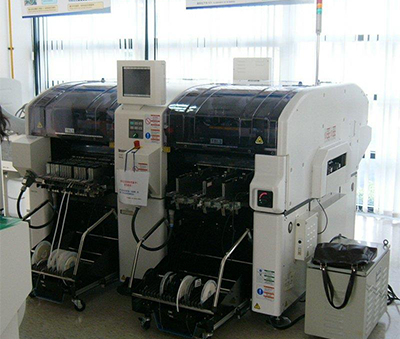

松下貼片機CM602-L高速模組貼片機，不僅沿用了松下貼片機CM402原先的模塊，并且根據需要新增加了12吸嘴的高速頭和直接吸取式托盤，擴大了原先8個吸嘴高速貼片頭的功能，再加上帶壓力控制功能的3吸嘴多功能頭，使其各種不同模塊組合方式多達10種，真正意義上實現了模塊化，讓客戶能夠現地隨意組合搭配。

技術參數：

基板尺寸 L 50 mm × W 50 mm ～ L 510 mm × W 460 mm

高速貼裝頭 12支吸嘴

貼裝速度 100 000 cph（0.036 s/芯片）

貼裝精度 ±40 μm/芯片(Cpk　≧1) www.smt11.cn

元件尺寸 0402芯片 *5 ～ L 12 mm × W 12 mm × T 6.5 mm

通用貼裝頭 LS 8支吸嘴

貼裝速度 75 000 cph（0.048 s/芯片）

貼裝精度 ±40 μm/芯片、±35 μm/QFP ≧ □24 mm、±50 μm/QFP <□24 mm（Cpk ≧1）

元件尺寸 0402芯片 *5～ L 32 mm × W 32 mm × T 8.5 mm *8

泛用化Ver.5 選購件時 0402芯片 *5～ L 100 mm × W 50 mm × T 15 mm *6

多功能貼裝頭 3支吸嘴

貼裝速度 20 000 cph（0.18 s/QFP）

貼裝精度 ±35 μm/QFP(Cpk　≧1)

元件尺寸 0603芯片～ L 100 mm × W 90 mm × T 25 mm *7

基板替換時間m0.9 s（基板長度240 mm以下的蕞佳條件時）

電源 三相AC 200、220、380、400、420、480 V、 4.0 kVA

空壓源*1m0.49 MPa、170 L /min(A.N.R.)

設備尺寸mW 2 350 mm × D 2 290 mm *2 × H 1 430 mm *3

重量*4m3 400 kg
