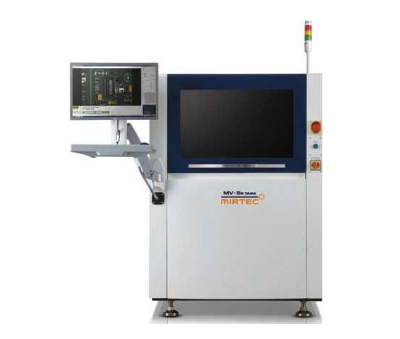

MIRTEC美陸在線 MV-6E 3D-AOI

1.韓國美陸在線AOI MV-6E /美陸在線AOI MV-6E 性能強大，PCB上的所有物料均能檢測

2.手機玻璃芯片上的字符或絲印均能檢測

3.涂覆了三防涂覆漆的PCBA均能檢測

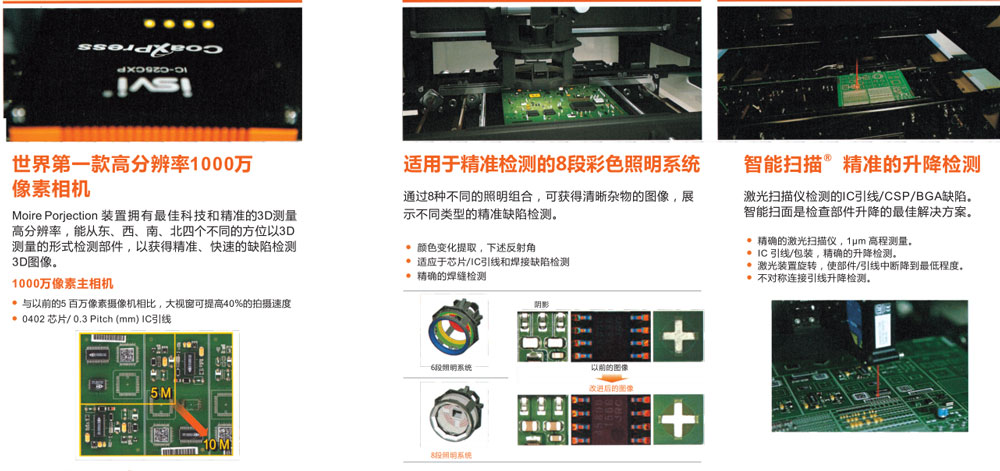

4.韓國美陸MV-6E(OMNI)為完整的3D在線光學檢測設備，配有1500萬像素的高分辨率相機，8組摩爾條紋光

韓國美陸在線AOI MV-6E功能及特點：

01：3D測量

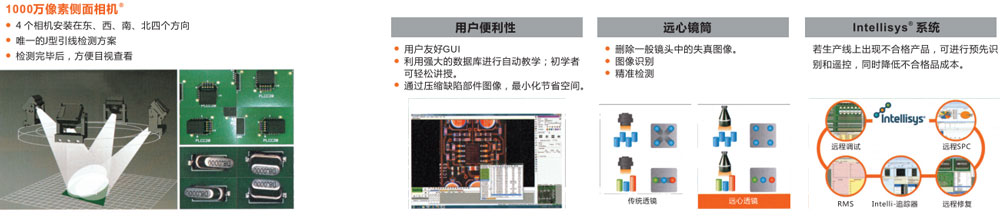

     世界更先進最準確的測量技術Moire Projection(摩爾投影)裝置從東、南、西、北四個方面對組件進行測量以獲得3D圖像，從而進行破損安全和高速的缺陷檢測。

02：8組摩爾條紋投影技術

     數字變頻投影技術利用4個3D發射頭獲取無盲點的3D圖像，結合高低頻摩爾條紋進行組件高度檢測，應用完整3D結合主相機進行的檢測。

03.Intellisys連接體統

       遠程控制完全擺脫人力耗損和提升效率當線路中出現缺陷，在減少不良產品成本的同時，提前進行預防和遠程控制變成現實可行的方案

韓國美陸在線AOI MV-6E產品參數|

型號：

MV-6E (OMNI)

PCB尺寸：

50mm×50mm~480mm×460mm

高度精度：

±3um

更大組件高度：

5mm

2D檢測項目：

缺件、偏移、斜歪、立碑、側立、翻件、極反、錯件、破損、連錫、虛焊、空洞、OCR

3D檢測項目：

掉件、高度、位置、多錫、少錫、漏焊、雙芯片、尺寸、IC腳虛焊、異物、零件翹起、BGA翹起、爬錫檢測等

FOV視場：

58.56mm×58.56mm

3D檢測速度：

0.80秒/FOV/4.260mm2/秒

2D檢測速度：

0.30秒/FOV/10，716mm2/秒

鏡頭：

的遠心復合透鏡

照明系統：

8段彩色照明系統
