奔創3D在線錫膏檢測機

2023-10-11

32251次

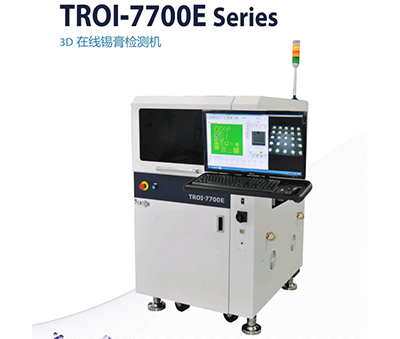

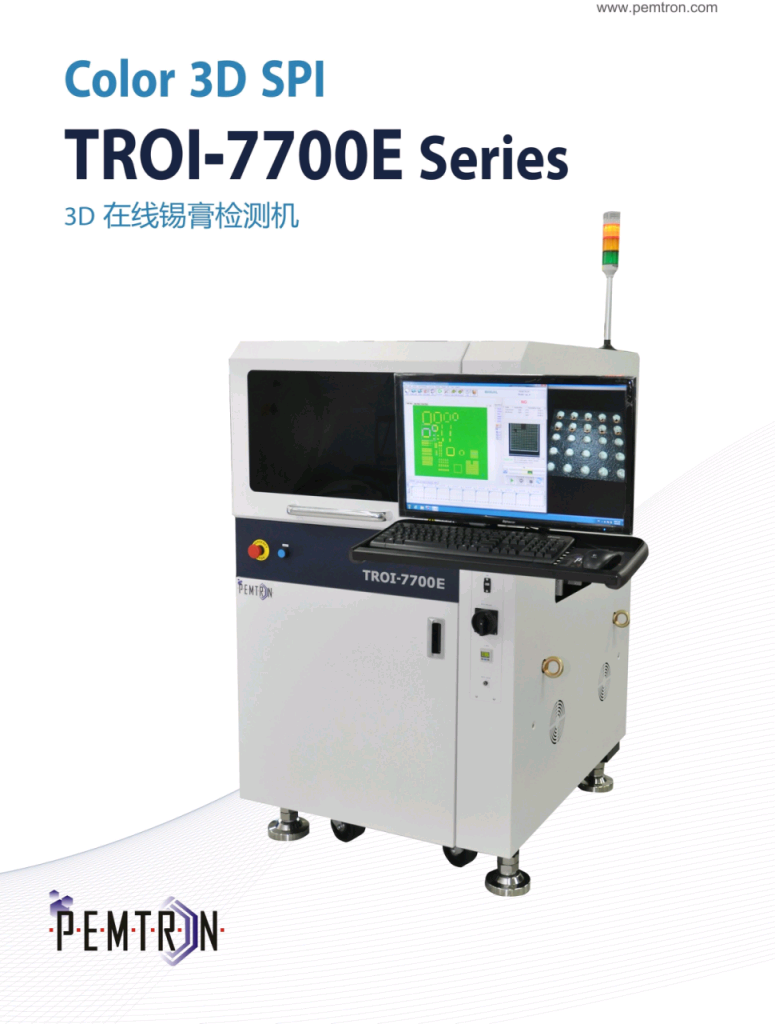

3D SPI在線錫膏檢測機 TROI-7700E

技術與特點

雙3D光源

2D與3D的完美結合，有效消除了陰影影像，并以高性能的相機提供高質量3D圖像，保證測試的高精度和高速度。

64位Win 7系統

高速、高穩定性的電腦系統配置以滿足越來越密集的產品設計。

簡單明了的用戶界面

自助研發的gerber編輯器，操作簡單，編程方便，同一界面可顯示所有常用功能，避免了多個界面來回切換的麻煩，簡單明了的界面可適合任何水平的作業員操作。

真彩色3維立體圖像

通常的SPI只能夠計算絲印以上部分的高度，但是Pemtron運用其Color XY的zhuanli技術能夠輕易的區分銅箔，從而精準的找到領基準面。另外，可顯示任意角度旋轉的真彩色3D圖像，更加容易使用戶看到清晰生動的錫膏畫面，從而避免了操作者反復在顯微鏡下確認實物的麻煩。


技術參數：

Configuration	Standard Version			High Speed Version
Canmera	4MP			9MP
X/Y Pixel Resolution	10um	15um	18um	10um	15um	18um
Lnpsection Speed	12.8 cm2/Sec	30.7 cm2/Sec	42.8 cm2/Sec	34 cm2/Sec	73 cm2/Sec	102 cm2/Sec
FOV (Field OF View)	20.5x20.5 mm	30.7x30.7 mm	36x36 mm	30x30 mm	45x45 mm	54x54 mm
Model	TROL-7700E			TROL-7700EL
2D Vision Algorithm	2D:Vision lnspection Algorithm
3D Vision Algorithm	3D:PMP(Phase Measuring Profilometry)Algorithm
Measurements	Volume,Height,XY Position,Area
Detection Types	Lnsufficient Paste,Excessive Paste,Shape Deformity,No Paste,Bridge 2D&3D,Paste Displacement
Max.PCB Size	330x330mm(10um,15um,18um)			510x510mm(10um,15um,18um)
Min.PCB Size	50x50mm
Dimension/Weight	900x1085x1545mm/580kg			1100x1230x1540mm/730kg
Electrical Requirements	220～240Vac,1 Phase,50/60Hz
Air Requirement	5kgf/cm2
Power Consumption	1.4KW(6.5 A Max）			1.8KW(8.0 A Max)
Thichness	0.4～7.0mm
Bottom Clearance	27mm
Height Range/Resolution	0～450mm/0.4um
Height Accuacy	1um
Max PCB Warpage	+/-5mm
Motor Type	Servo Motor+Ball Screw
Conteol Units	PC(17-7700,1TB+500G,16G memory)Monitor(24 inches)
Option	.Offline Editor .i-PEMTRON Closed Loop .i-Monitor SPC Station
	.3D Target(KTL) .2D Glass Board JlG .Bottom Side Barcode
	.NG Buffer .NG Conveyor .UPS .Shopfloor
