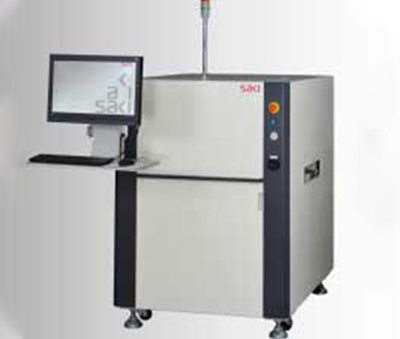

產品名稱：SAKI在線在線AOI自動光學檢測儀BF-3Di

品牌：SAKI

產地：日本

SAKI在線在線AOI自動光學檢測儀BF-3Di簡介：

1.1 投影系統原理 - 2D + 3D 檢測

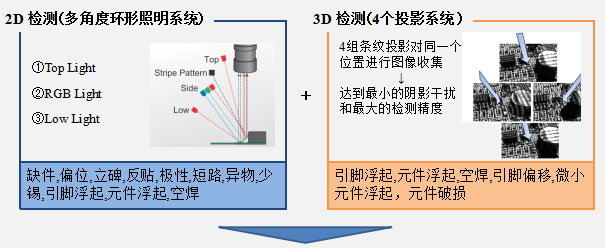

2D 圖像 + 3D 圖像

SAKI在線在線AOI自動光學檢測儀BF-3Di可以同時獲取2D和3D的圖像

SAKI在線AOI 1.1.1 全板3D檢測高速并且無陰影干擾的全板3D檢測

全板3D檢測

SAKI在線在線AOI自動光學檢測儀BF-3Di使用條紋光投影的相位系統可以計算出的高度信息.這是其他技術難以實現的.

4方向條紋光投影技術

使用4個方向的投影對元件進行檢測.多角度的條紋光可以避免陰影對檢測結果的影響.

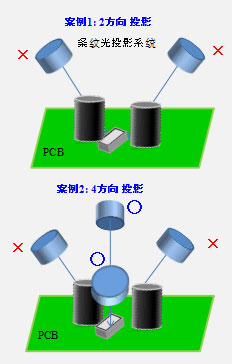

如果使用2組投影,高元件產生的遮擋,會影響到部分區域的高度檢測.BF-3Di使用4個方向的投影,在有高元件的區域,可以使用其他角度的投影系統完成高度的高度檢測.

SAKI在線AOI完美對應各種元件類型

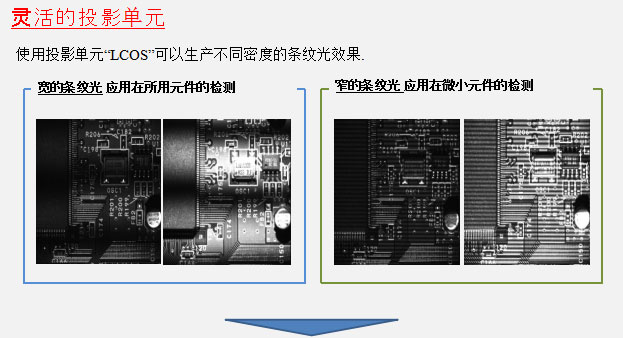

SAKI在線在線AOI自動光學檢測儀BF-3Di使用多組條紋光系統.通過投射寬窄模式的黑白條紋光，可以穩定地測量出各種類型元件的高度信息.例如:0402mm元件,黑色的IC本體,以及鏡面材質的元件.

1.2/BF-3Di在線AOI 投影的原理 – 投影單元 -

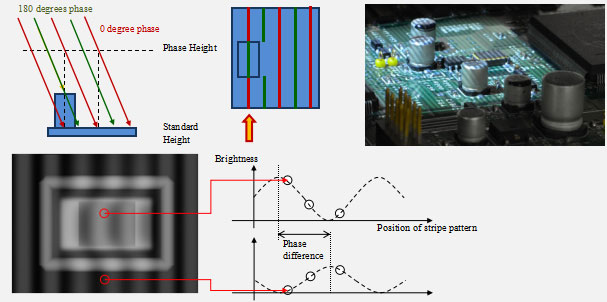

PMP,使用等同于SPI的相位轉換技術,可以倍化條紋投影系統的精度,從而縮短高速測量的時間

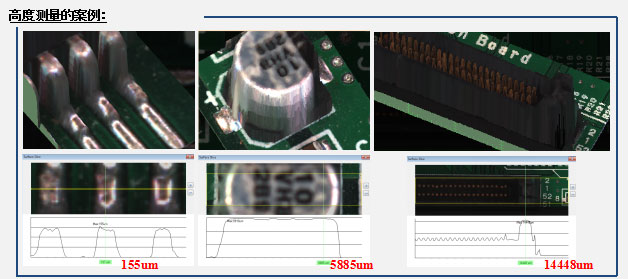

1.2.2 更大的測量高度: 20mm

BF-3Di在線AOI從一般的焊點到連接器,全部可以測量高度測量達到了 20mm,PCB上有很多不同的元件需要檢測.BF-3Di可以檢查自密腳IC錫點到鉭電容等高度元件,高度測量的范圍覆蓋面廣,從而可以達到全板3D的高度測量.

2.1 SAKI在線AOI創新技術 – 微小元件的檢測

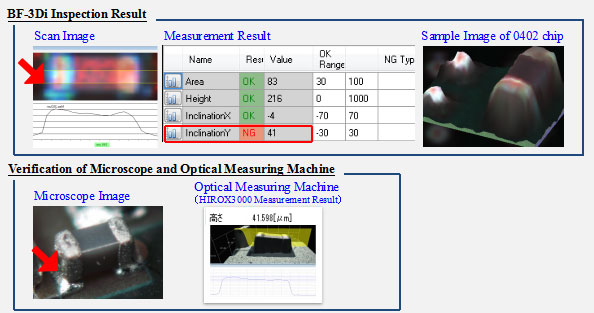

完美的0402mm Chip 元件檢測微小元件的應用是未來SMT行業的一個趨勢, BF-3Di  的檢測能力可以完美應對0402mm元件的缺件,偏位,浮起等不良類型的檢測要求. BF-3Di可以通過高度的測量完美應對傳統2D AOI在焊后遇到的所有檢測難點，達到穩定的測試.

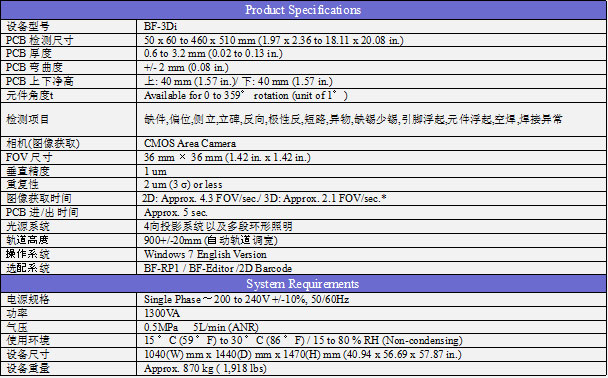

SAKI在線在線AOI自動光學檢測儀BF-3Di在線AOI參數詳情：
