OMRON歐姆龍VT-X700/X-RAY

2023-09-23

32154次

產品品牌：OMRON歐姆龍

產品型號：OMRON歐姆龍VT-X700/X-RAY

產地：日本

OMRON歐姆龍VT-X700/X-RAY：近年來，在車載電子行業、消費性電子業、數碼家電業，除了對于及其尺寸、多功能、高性能等方面的要求以外，越來越多的廠家增加了高密度的元件貼裝。

組裝在成品里的貼裝基板，也很大數量地用到BGA/CSP等表面無法看到焊錫接合面的元件。以往的X射線透視型檢查手法，會發生很多誤判以及漏判，使檢查結果極不穩定。

歐姆龍VT-X700/X-RAY為您解決SMT產線的實際問題:

1:高度可信賴性

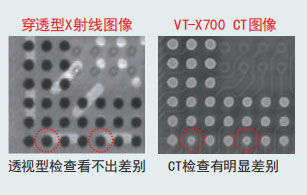

歐姆龍VT-X700/X-RAY針對BGA元件的焊錫接合面等穿透型X射線裝置或者目視檢查無法檢測到的形狀，本機器通過CT斷層掃描進行檢測。可以做到的良品判定。

2：高速

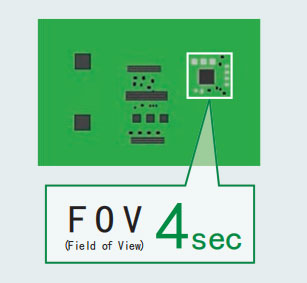

1個FOV的檢查時間只需要4秒，達到高速檢查。

3：歐姆龍VT-X700/X-RAY安全、放心

安全，X射線的泄漏量低于0.5μSv/h只有在需要時才以脈沖方式發射X射線，在降低放射線發射量的同時，也可延長內部元件的使用壽命。

歐姆龍VT-X700/X-RAY性能特點：

高速X射線CT斷層掃描自動檢查裝置
型號：VT-X700-E,VT-X700-L

歐姆龍VT-X700/X-RAY，對應量產在線全數檢查的高速CT斷層掃描X射線檢查裝置

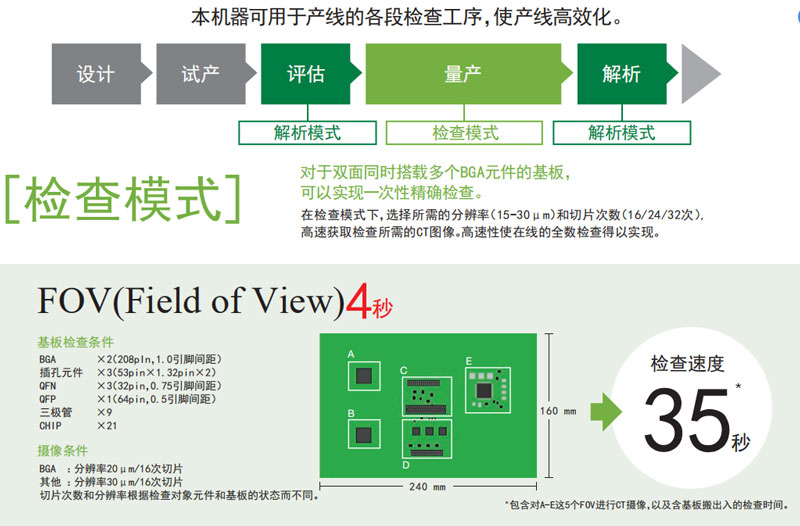

歐姆龍VT-X700/X-RAY工作模式：

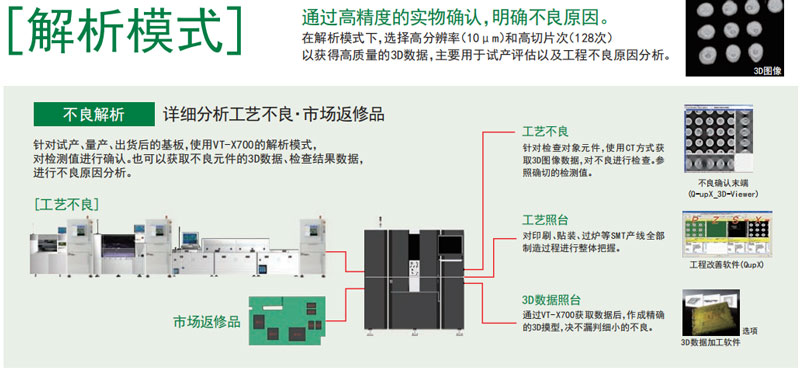

歐姆龍VT-X700/X-RAY解析模式：

歐姆龍VT-X700/X-RAY技術參數：

項目		內容
機種		VT-X700-E VT-X700-L
檢查對象元件		BGA/CSP、插入元件、SOP/QFP、三極管、CHIP元件、底部電極元件,QFN,功率模塊
檢查項目		缺焊、未浸潤、焊錫量、偏移、異物、橋接、引腳有無等(根據檢查對象不同作不同選擇)
攝像規格	攝像方式	通過平行CT進行3D切片攝像
	攝像分辨率	10.15,20,25,30山m(可根據不同檢查對象進行選擇)
	X線源	密閉型微型聚焦X射線管(130KV)
	X線感測器	FPD
對象基板	基板尺寸	對應基板(50×50-330×305mm)厚度:0.4-3.0mm	對應基板(50×50-610×610mm)厚度:0.6-7.0mm
	基板重量	2.0kg以下(元件已貼裝的狀態)	12.0kg以下(元件已貼裝的狀態)
	搭載元件高度	表面:50mm以下	反面:20mm以下
	板彎	2.0mm以下	3.0mm以下
機器規格	外形尺寸	1.550 (W) X1.650(D) X1.620 (H) mm	2.180（W） X2.500(D)×1.720(H)mm
	裝置重量	約2.920kg	約5,250kg
	基板搬送高度	900±15mm
	電源電壓	單相200/210/220/230/240VAC(±10%),50/60Hz	3
	功率	3.1kVA	4.7kVA
	x射線泄漏量	低于0.5 u Sv/h
