SMT貼片機供料器全解析:精準供料的關鍵

2024-12-23
5843次

一、SMT 貼片機供料器的重要性

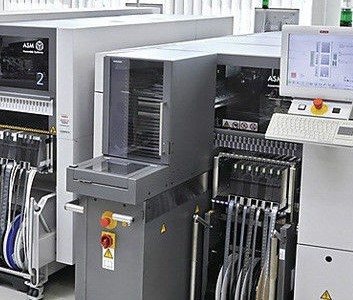

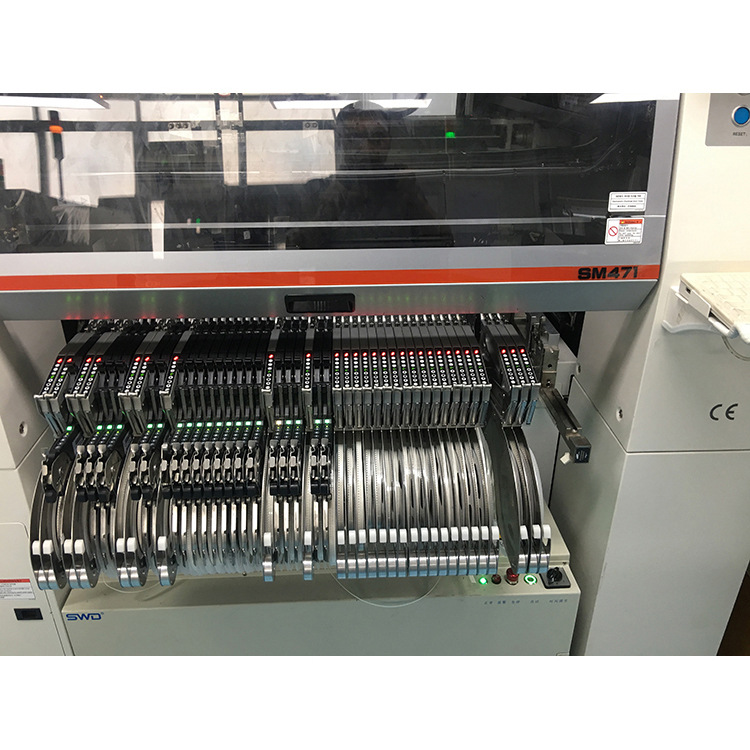

在電子制造領域,SMT 貼片機無疑是核心設備之一,它能夠以高速度和高精度將貼片元件自動安裝到電路板上,這一過程極大地縮短了生產周期,提高了生產效率,有力地支持了大規模和批量生產。而在貼片機的高效運作背后,供料器起著不可或缺的作用,它就像是貼片機的 “彈藥庫”,為貼片機持續提供所需的元器件。


供料器的性能直接影響著貼片機的生產效率。如果供料器供料速度慢、準確性差或者出現卡料等異常情況,那么貼片機就會頻繁地等待元器件供應,導致整體生產效率大幅降低。例如,在一些大規模生產的電子工廠中,若供料器出現故障,每小時的貼片數量可能會減少數百甚至上千個,嚴重影響生產進度。


同時,供料器對產品質量也有著深遠的影響。它負責將元器件精準地輸送到貼片機的吸嘴下方,如果供料位置偏差過大,就容易導致元器件貼裝錯位,進而引發焊接不良、短路等質量問題。這些問題不僅會增加產品的次品率,還可能在產品使用過程中埋下安全隱患,降低產品的可靠性和使用壽命。

二、供料器的分類及特點

(一)按供料方式分類

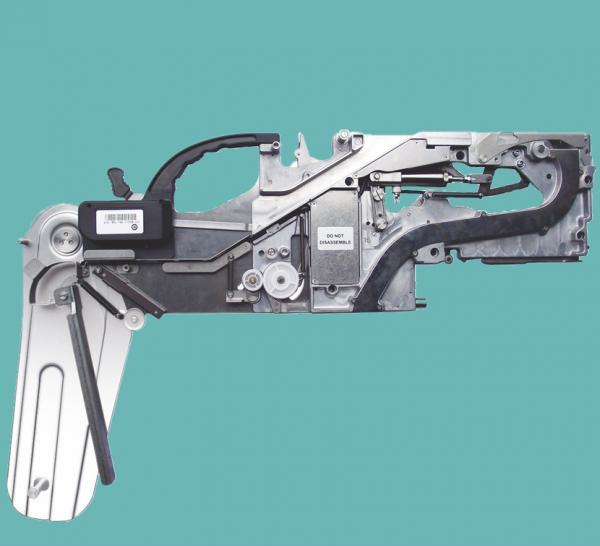

1. 帶狀供料器

帶狀供料器是最為常見的一種供料器類型,主要適用于帶狀封裝的元器件,像貼片電阻、電容等。它的結構設計圍繞著承載帶狀包裝的元器件展開,通常包含有帶盤、送料軌道、棘輪、壓帶裝置以及推動機構等部分。其工作原理是利用送料軌道對帶狀包裝進行精準定位,通過棘輪的單向轉動來逐步推進帶狀包裝,使元器件能夠依序被送至特定位置,而壓帶裝置則巧妙地確保了帶狀包裝在運行過程中的穩定性,保證元器件的平穩輸送。帶狀供料器有著豐富多樣的常見規格,可依據元器件的寬度差異進行細致劃分,一般涵蓋 8mm、12mm、16mm、24mm 等不同尺寸規格。在實際的電子制造生產中,帶狀供料器應用極為廣泛。這主要歸因于其出色的優點:其一,它能夠?qū)崿F(xiàn)高速、連續的供料操作,極大地契合了現代電子制造對生產效率的嚴苛要求;其二,帶狀包裝的元器件在存儲和運輸過程中展現出良好的穩定性與防塵性能,有力地保障了元器件的品質;其三,這種供料器的使用和操作相對簡便,易于在生產線上進行快速安裝與調試,并且在后期維護方面也較為便捷,能夠有效降低生產運營成本與維護成本。例如,在手機主板的生產過程中,大量的貼片電阻和電容均采用帶狀供料器進行供料,從而確保了生產過程的高效、穩定運行。

2. 筒狀供料器

筒狀供料器主要針對大體積或不規則形狀的元器件而設計,例如電感、連接器等。其結構呈現出管道狀的形態,主要由料筒、推料桿、彈簧以及傳感器等部件構成。在工作時,元器件從料筒的一端進入,借助推料桿的推動作用,沿著管道逐步被推向另一端,直至抵達供料位置。推料桿的推動動力來源多樣,常見的有彈簧驅動和氣缸驅動兩種方式。彈簧驅動方式結構相對簡單,通過彈簧的彈性勢能來推動推料桿;氣缸驅動則能夠更為精準地控制推動的力度與速度。在使用筒狀供料器時,需要特別留意一些關鍵要點。由于其內部結構和供料方式的特殊性,操作人員在操作過程中要確保元器件的尺寸與料筒的內徑相互匹配,避免因尺寸差異導致卡料現象的發生。同時,要密切關注推料桿的運動狀態,保證其運行平穩、順暢,防止因推料桿卡頓而影響供料的準確性與穩定性。定期對料筒和推料桿進行清潔維護也是必不可少的環節,這有助于清除可能積累的灰塵、雜質等,確保供料器的正常運行。

3. 盤狀供料器

盤狀供料器主要適用于放置于圓盤中的元器件,如 SOT、SOP 等。其結構形式較為獨特,主要由轉盤、定位機構、旋轉驅動裝置以及傳感器等組成。元器件被整齊地放置在一個旋轉的盤面上,隨著轉盤的轉動,元器件會依序被送至特定的取料位置。盤狀供料器的工作原理是基于轉盤的勻速旋轉,通過定位機構對元器件進行的定位,確保在取料時,吸嘴能夠準確地吸取元器件。這種供料器在設計上充分考慮了不同類型元器件的特點和取放要求,能夠有效保證供料的精度和可靠性。如今,自動盤狀供料器的應用越來越廣泛。它具備諸多顯著優勢:其一,能夠?qū)崿F(xiàn)自動化的供料操作,無需人工頻繁干預,大大提高了生產效率;其二,在供料精度方面表現出色,能夠精準地將元器件送至吸嘴下方,有效降低了因供料偏差而導致的貼裝失誤;其三,自動盤狀供料器通常還配備有先進的檢測裝置,能夠?qū)υ骷奈恢谩⒆藨B(tài)等進行實時監測和調整,進一步提高了生產過程的穩定性和產品質量。在一些對精度要求極高的電子產品制造領域,如電腦主板、高端智能手機等的生產中,自動盤狀供料器發揮著至關重要的作用。

(二)按結構和功能復雜性分類

1. 普通供料器

普通供料器,也被稱為手動供料器,其結構相對較為簡單。主要是依靠彈簧或其他機械結構來推動元器件,在操作上較為便捷,不需要復雜的控制系統和動力裝置,這使得其成本相對較低。然而,這種供料器也存在著一些局限性,由于缺乏精準的動力控制和定位系統,其供料的效率和精度相對較低,難以滿足高精度、高速度生產的需求。在一些對生產效率和產品精度要求不高的小型電子制造企業或簡單電子產品的生產過程中,普通供料器仍有一定的應用空間。例如一些簡單的電子玩具、小型遙控器等產品的生產,其元器件的貼裝精度要求相對寬松,普通供料器能夠在滿足生產需求的同時,有效降低生產成本。

2. 電動供料器

電動供料器采用電機驅動,通過精密的控制系統能夠地控制供料的位置和速度。這種供料器通常配備有先進的傳感器和反饋系統,能夠?qū)崟r監測供料過程中的各種參數,并根據預設的程序進行自動調整,從而確保供料的高精度和高穩定性。電動供料器在效率和精度方面都有著顯著的優勢,能夠大幅提高貼片機的生產效率和產品質量。例如,在一些高端電子產品的制造過程中,如智能手機、電腦服務器等,對于元器件的貼裝精度和速度要求極高,電動供料器能夠很好地滿足這些需求,為產品的高質量生產提供有力保障。不過,電動供料器的成本相對較高,且由于其結構和控制系統較為復雜,在維護和保養方面也需要投入更多的精力和資源,這就要求使用企業具備一定的技術實力和維護能力。

(三)按適用范圍分類

1. 通用型供料器

通用型供料器在設計上充分考慮了多種常見元器件的特性,旨在適應大多數類型的元器件。其結構設計較為靈活,能夠通過調整相關參數或更換部分配件來兼容不同形狀、大小的元器件。這種供料器通常具有較大的適用范圍,能夠在同一條生產線上應對多種不同的生產需求,無需頻繁更換供料器,大大提高了生產的靈活性和效率。在電子制造企業的生產過程中,通用型供料器能夠有效降低設備采購成本和管理成本,提高生產資源的利用率。例如,在一些電子產品的小批量試生產階段,產品的種類較多,但每種產品的產量相對較小,通用型供料器能夠快速適應不同產品的元器件供料需求,減少了生產準備時間和設備調試成本。

2. 專用型供料器

專用型供料器則是專門針對特定類型的元器件而精心設計的。例如大尺寸的集成電路、特殊形狀的連接器等。這些元器件往往具有獨特的外形結構、尺寸規格或性能要求,專用型供料器能夠根據其特點進行優化設計,從而在精度和效率上展現出獨特的優勢。它可以采用專門的定位機構、推送裝置或控制系統,確保對特定元器件的供料精準無誤。然而,正因為其針對性極強,專用型供料器的適用范圍相對有限,通常只能用于特定類型元器件的生產過程中。在大規模生產特定電子產品或?qū)δ承╆P(guān)鍵元器件的貼裝有嚴格要求的生產場景中,專用型供料器能夠發揮出重要作用。比如在大型服務器主板的生產中,對于一些高精度、大尺寸的集成電路芯片,專用型供料器能夠確保其供料和貼裝的精度,從而保證整個產品的性能和可靠性。

三、工作原理

不同類型的供料器在結構上各有特色,但其工作原理存在著共通之處。首先是元器件識別與定位環節,供料器借助內部的傳感器或者攝像頭,對元器件的類型、尺寸以及引腳方向等關鍵信息進行精準識別,隨后將這些信息迅速傳輸給貼片機的控制系統。控制系統依據接收到的信息,通過復雜的計算確定元器件的位置,從而為貼片頭的拾取動作提供的指令。
在元器件拾取階段,貼片頭會依據控制系統的指令,精準地移動到供料器的指定位置。此時,貼片頭會采用真空吸附或者機械夾持等方式來拾取元器件,并且在拾取過程中,會通過先進的視覺系統或傳感器對元器件的引腳方向和位置進行再次確認,確保其準確無誤。
緊接著進入元器件貼裝環節,貼片頭在拾取元器件后,會根據控制系統的指令迅速移動到電路板的指定位置。在此過程中,貼片頭會利用精密的定位系統,如視覺引導或激光測距技術,確保元器件的引腳與電路板上的焊盤能夠?qū)剩缓髮⒃骷p輕放置在焊盤上,為后續的焊接工序做好準備。
完成一次元器件貼裝后,供料器會自動復位,迅速準備下一次元器件的拾取工作。與此同時,貼片機的控制系統會根據預先設定的生產計劃和貼裝要求,自動對供料器進行更換或調整,以確保能夠滿足不同類型元器件的貼裝需求,實現整個生產過程的高效、連續運行。

四、如何選擇合適的供料器

(一)考慮元器件類型

不同封裝和尺寸的元器件需要匹配相應的供料器類型。對于常見的貼片電阻、電容等小型元器件,帶狀供料器是。其能夠容納大量同規格元器件,通過帶狀包裝實現連續供料,在保證供料速度的同時,有效降低了人工干預的頻率,提高了生產效率。例如在手機、電腦主板等電子產品的生產中,大量的貼片電阻和電容依靠帶狀供料器,得以快速、精準地被輸送到貼片機進行貼裝。
芯片類元器件,如 SOT、SOP 等,通常采用盤狀供料器。這類供料器將元器件有序排列在旋轉盤面上,通過轉盤的轉動將元器件依次送至取料位置,能確保芯片在供料過程中的穩定性和準確性,滿足芯片貼裝對精度的嚴格要求。像電腦的 CPU、GPU 等芯片的貼裝,盤狀供料器就發揮著關鍵作用,為芯片的精準貼裝提供了有力保障。
對于一些特殊封裝的元器件,如晶體管、二極管等,管式供料器則更為合適。它將元器件封裝在塑料管內,通過推料機構將元器件推送至出口,便于貼片機拾取。在一些對元器件有特殊防護要求或元器件形狀、尺寸特殊的生產場景中,管式供料器能夠很好地滿足需求,確保特殊封裝元器件的順利供料與貼裝。
而對于大尺寸、不規則形狀的元器件,如大型連接器、插座等,散裝供料器則可大顯身手。它利用振動或氣流等方式使元器件在料槽內實現定向排列,方便貼片機拾取。在大型電子設備、工業控制設備等的生產中,經常會用到各種大尺寸、不規則的連接器,散裝供料器能夠有效地處理這些特殊元器件的供料問題,保證生產的順利進行。

(二)考慮生產需求

生產規模和效率要求也是選擇供料器時需要重點考量的因素。在大規模生產中,為了滿足高產量、高效率的生產目標,高精度、高速度的電動供料器往往成為。電動供料器通過電機驅動和精密控制系統,能夠?qū)崿F(xiàn)快速、精準的供料動作,大幅提升貼片機的整體生產效率。例如在大型電子制造企業的生產線中,面對海量的電子產品訂單,電動供料器的高效供料能力能夠確保生產線持續、穩定地運行,有效縮短生產周期,滿足市場需求。
然而,對于小批量生產或產品研發階段,生產需求相對靈活多樣,此時成本較低的普通供料器或者操作簡單的管式、散裝供料器可能更為合適。普通供料器結構簡單、成本低廉,雖然在精度和速度上不如電動供料器,但對于小批量生產或?qū)纫蟛桓叩漠a(chǎn)品來說,已經能夠滿足基本的生產需求,同時可以有效降低設備采購成本。而管式、散裝供料器在處理一些特殊元器件或小批量、多品種的生產任務時,具有獨特的優勢,其操作相對簡便,易于調整和更換不同規格的元器件,能夠快速適應生產任務的變化,提高生產的靈活性。

(三)考慮設備兼容性

供料器與貼片機的兼容性至關重要。不同品牌、型號的貼片機對供料器的接口、通信協議、機械尺寸等可能有特定要求。部分品牌的貼片機提供通用供料器,這些通用供料器能夠在同一品牌的不同型號貼片機上使用,大大提高了供料器的通用性和靈活性,減少了企業因設備更新或產品線調整而帶來的供料器更換成本。例如,某些知名品牌的貼片機系列,其通用供料器可以在該品牌的多種高速機、多功能機上兼容使用,企業在采購供料器時只需考慮通用型號,無需為每臺貼片機單獨配置特定的供料器,降低了設備管理的復雜性和成本。
但在一些特殊情況下,如使用特定功能或高精度要求的貼片機時,可能需要定制或適配的供料器。這些定制供料器是根據貼片機的特殊要求進行設計和制造的,能夠充分發揮貼片機的性能優勢,但同時也意味著更高的成本和更窄的適用范圍。企業在選擇此類供料器時,需要綜合考慮生產需求、設備投資和后期維護等多方面因素,權衡利弊后做出決策。

五、未來發展趨勢

(一)技術創新推動進步

隨著科技的不斷進步,新材料、新工藝和新技術的應用將為 SMT 貼片機供料器帶來革命性的變化。例如,新型材料的應用可能使供料器的重量更輕、耐磨性更強,從而提高供料器的使用壽命和穩定性。在新工藝方面,精密加工技術的發展能夠讓供料器的零部件制造精度更高,進而提升供料的準確性。而諸如人工智能、大數據等新技術的融入,則可以使供料器具備自我診斷、自我調整的能力,有效降低故障發生的概率,提高生產效率。以某款新型供料器為例,它采用了新型的傳感器技術,能夠?qū)υ骷奈恢煤妥藨B(tài)進行更加精準的檢測,其檢測精度比傳統供料器提高了 20%,大大減少了因元器件位置偏差導致的貼裝錯誤。同時,該供料器還運用了先進的材料制造工藝,使供料器的整體重量減輕了 15%,降低了能耗,提高了設備的運行效率。

(二)智能化與自動化提升

在智能制造和工業互聯網的大背景下,SMT 貼片機供料器將朝著智能化和自動化的方向加速發展。供料器將能夠自動識別元器件的類型、尺寸和數量,并根據貼片機的生產需求自動調整供料速度和順序。通過與生產線其他設備的互聯互通,供料器還可以實現遠程監控和管理,便于及時發現和解決問題,提高生產過程的可控性和透明度。例如,借助物聯網技術,供料器可以將自身的運行狀態、元器件供應情況等數據實時上傳至生產管理系統,生產管理人員可以隨時隨地通過手機或電腦查看這些數據,并進行遠程操作和調整。此外,一些先進的供料器還具備自動校準、自動清潔等功能,能夠進一步減少人工干預,提高生產效率和產品質量。

(三)柔性化適應新需求

隨著柔性電子技術的迅速發展,電子設備的設計和制造越來越注重個性化和多樣化。這就要求 SMT 貼片機供料器具有更高的柔性和適應性,能夠快速、準確地處理不同尺寸、形狀和材質的元器件。為了滿足這一需求,供料器的結構設計將更加靈活,例如采用可調節的軌道、夾爪等部件,以適應不同規格元器件的供料要求。同時,供料器的控制系統也將更加智能化,能夠根據元器件的變化自動調整供料參數,實現快速切換和精準供料。例如,一種新型的柔性供料器采用了模塊化的設計理念,通過更換不同的模塊,可以輕松實現對不同類型元器件的供料。該供料器還配備了智能視覺識別系統,能夠快速識別元器件的特征,并自動調整供料方式,大大提高了供料的柔性和適應性。

六、總結

SMT 貼片機供料器作為電子制造過程中的關鍵部件,其種類豐富多樣,包括帶狀供料器、筒狀供料器、盤狀供料器、普通供料器、電動供料器、通用型供料器和專用型供料器等。每種供料器都有其獨特的結構、特點和適用范圍,它們在元器件識別與定位、拾取和貼裝等環節協同工作,確保了貼片機的高效運行。
在選擇供料器時,必須綜合考慮元器件類型、生產需求和設備兼容性等多方面因素。合適的供料器能夠顯著提高生產效率、降低成本并提升產品質量。隨著科技的迅猛發展,SMT 貼片機供料器正朝著技術創新、智能化與自動化以及柔性化的方向不斷邁進。相關企業和研究機構應持續加大研發投入,積極創新技術,以推動供料器在性、穩定性和智能化等方面的持續進步,從而更好地適應電子制造行業日益增長的需求,為行業的高效生產和高質量產品提供堅實保障。
