在當今電子行業蓬勃發展的大背景下，真空回流焊已然成為一種極為先進且重要的電子組件表面貼裝技術。隨著電子產品不斷朝著高性能、高可靠性以及微型化等方向邁進，傳統的回流焊技術已難以滿足眾多復雜的生產需求。

而真空回流焊憑借其獨特優勢，在諸如半導體封裝、汽車電子、航空航天電子以及高密度互連板制造等多個關鍵領域都有著廣泛的應用。比如在半導體封裝領域，對于那些封裝密度高、電氣性能要求嚴苛的半導體器件來說，真空回流焊能夠提供高質量的焊接連接，保障產品性能達到高標準；汽車電子產品對可靠性和耐久性有著很高要求，真空回流焊技術所打造出的穩定可靠的焊接質量，恰好能契合其嚴苛的使用條件。

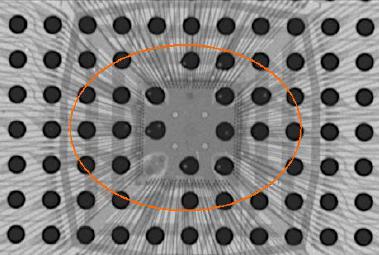

在真空回流焊的各項指標中，空洞率是衡量焊接質量的一個關鍵因素。它關乎著焊點的牢固程度、電氣性能以及整個產品的穩定性等多方面表現。所以，大家都很關注真空回流焊的空洞率能達到怎樣的水平，是否可以低至 1%，這也正是我們接下來要深入探討的內容。

1.錫膏相關因素：

在當前 SMT 貼片工藝中，普遍采用錫膏來進行焊接。錫膏是一種類似牙膏狀的物質，其主要成分包含助焊劑、錫粉以及少量的其他稀有金屬。錫膏在使用前通常存放在冰箱內，待使用時需要進行回溫和攪拌操作。錫膏的活性以及吸附水汽的情況，對空洞率有著顯著影響。倘若錫膏活性較差，在經過焊接高溫時，其中吸附的水汽等產生的氣體就難以排出，這些氣體就會被困在焊點內，進而形成氣泡空洞。所以，我們在選用錫膏的時候，應當挑選活性較好的產品，并且要保證其回溫時間充足，攪拌也必須均勻，這樣才能有助于減少因錫膏問題而導致的空洞產生。

2.焊盤及電子元件因素：

PCB（印制電路板）一般是暴露在外界環境中的，其上面的焊盤容易吸附水汽和灰塵，而且相較而言更容易發生氧化現象。當焊盤表面存在氧化物時，就需要活性更強的錫膏來處理這些氧化物，若沒有清理干凈，氧化物就會殘留在焊接物體的表面，它們會阻礙錫粉與焊盤之間的接觸，嚴重情況下甚至會形成拒焊，使得在高溫焊接時產生的氣體依舊隱藏在錫粉當中，難以排出，最終形成空洞。因此，在加工前，更好對 PCB 進行烘烤處理，以此去除其表面上的灰塵以及氧化物，降低空洞率產生的可能性。

3.爐溫曲線及焊接時間因素：

回流焊通常分為四個溫區，分別是預熱、恒溫、加熱、冷卻區，各個溫區都有著不同的作用。預熱區的主要作用是讓助焊劑能夠充分揮發，同時使 PCB 表面焊盤以及各元件的溫度可以緩慢提升，避免板子或者元件因為溫度急劇變化而出現爆裂等問題；加熱區則需要讓錫粉以及其他合金粉得到充分溶解，只有這樣才能將氣體排出，從而達到降低空洞率的目的。所以，合理地設置爐溫曲線就顯得尤為重要，比如要控制升溫速率不能過快，預熱區的溫度必須達到要求，不能過低，以保障助焊劑能充分揮發，而且過爐的速度也不能過快，只有把控好這些焊接時間以及溫度相關的參數，才能在整體上對空洞率進行有效的控制。

還有一些企業推出的相關設備，通過搭載正壓純氫還原 + 燃燒裝置，并與正負壓焊接工藝相結合，應用在如激光器件、航空航天、電動汽車等領域精密部件的焊接上。設備配置了高效的真空系統，能快速實現爐腔內的高真空環境，減少產品的氧化，提高焊接質量。同時，利用純氫還原，在高溫下將金屬氧化物還原為純金屬，提高焊片的濕潤性，再與正負壓相結合進行雙重排氣泡，整體焊接空洞率更低可達到＜1% 的效果。

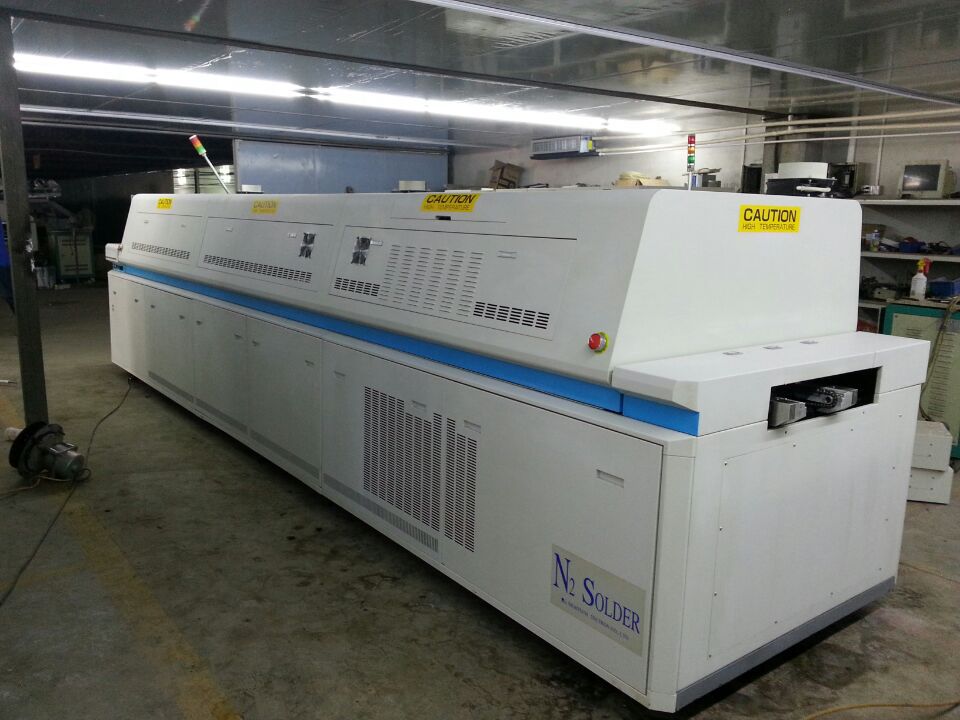

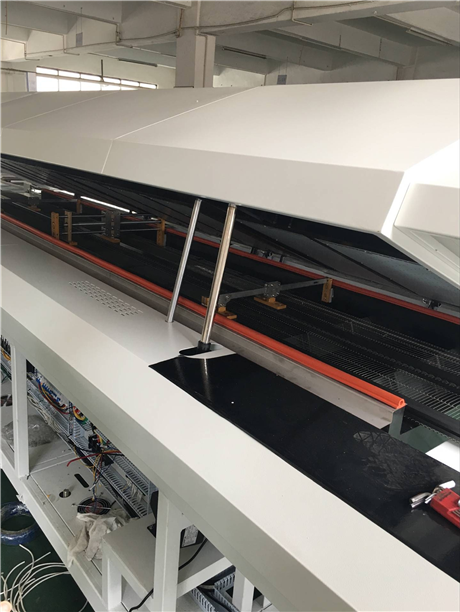

此外，軒田科技打造的真空回流爐，憑借真空腔高密封性能、高效加熱能力以及真空控制能力，確保高品質焊接，其真空度能達到 5 mbar - 10 mbar，有效減少空洞數量，在焊接后整體空洞面積占焊接面積的比例可達≤5%，單個空洞的更大面積占焊接面積的可達比例≤1%，實現了低空洞率的良好效果。這些都說明了在現有技術條件下，通過特定的工藝以及先進的設備，真空回流焊的空洞率是能夠達到 1% 甚至更低水平的。

首先，優化焊接工藝是關鍵環節之一。在溫度控制方面，要合理設置爐溫曲線，比如回流焊分的四個溫區（預熱、恒溫、加熱、冷卻區），每個溫區都有其獨特作用，預熱區需讓助焊劑充分揮發，且讓 PCB 表面焊盤各元件溫度緩慢提升，避免板子或元件爆裂，這就要求升溫速率不能過快，預熱區的溫度需達到要求，不能過低，使助焊劑能充分揮發，而且過爐的速度也不能過快；在加熱區則要確保錫粉及其他合金粉得到充分溶解，將氣體排出才能降低空洞率。同時，壓力控制也不容忽視，合適的壓力能影響熔化后的焊料的流動與分布，有助于氣泡的排出，像在晶圓焊接中，合理的壓力運用就能降低空洞率，提升焊接質量。另外，焊接時間同樣需要精準把控，各階段時間過長或過短都可能影響空洞率，例如抽真空時間等都要依據實際焊接的產品和焊料等情況進行科學設定。

其次，選擇合適的焊錫材料和流動劑也極為重要。不同的焊料特性差異較大，例如焊片是當前部分產品（如 IGBT）選擇較為廣泛的焊料，其優點是有機成分使用量少，可有效控制空洞率，但操作上有定制尺寸等不便之處；錫膏因操作方便、成本低、適用范圍廣而被廣泛應用，但需要控制好揮發性和潤濕性等。所以要根據具體焊接需求，挑選活性較好、能減少氣體產生且有助于排出氣體的焊錫材料，并且在使用前保證其回溫時間充足、攪拌均勻等。

再者，做好清潔和預處理工作必不可少。PCB（印制電路板）通常暴露在外界環境中，其焊盤容易吸附水汽、灰塵，還易發生氧化現象，當焊盤表面存在氧化物時，就會阻礙錫粉與焊盤的接觸，導致氣體難以排出，進而形成空洞。所以在加工前，更好對 PCB 進行烘烤處理，去除其表面上的灰塵以及氧化物；對于焊接的電子元件等也要保證其表面清潔，無雜質殘留，這樣才能為實現低空洞率的焊接創造有利條件。

總之，只有將焊接工藝、焊料選擇、清潔預處理等多方面因素都綜合考慮并做到更佳優化，才有可能達成真空回流焊空洞率低至 1% 的目標。
