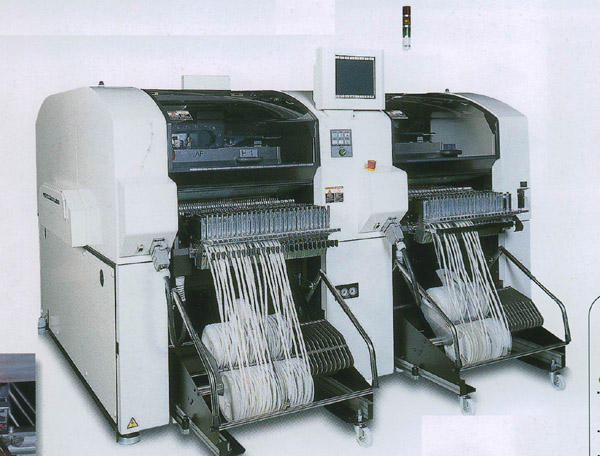

MES（制造執行系統）在現代制造業中扮演著至關重要的角色，它能夠有效提高生產效率和管理水平。對于松下貼片機來說，接入 MES 系統更是具有重大意義。

隨著電子技術的快速發展和電子產品生命周期的不斷縮短，現代 PCB 板組裝制造企業面臨著巨大的挑戰。為了在激烈的市場競爭中立足，企業必須采用先進的生產模式，快速響應客戶訂單需求，并提供優質低價的產品。系統集成和信息集成（CIMS）成為提高企業管理效率的重要技術。許多企業通過改善貼裝生產線自動化程度和導入先進的企業級管理信息系統，如 MRPⅡ、ERP 等，提高了生產管理水平和市場競爭力。然而，一般的 MRPⅡ/ERP 僅能處理歷史或預測數據，不能及時、準確地反映當前生產現場的設備狀態和生產數據。同時，現場生產設備控制系統也不能將實時生產數據傳遞到上層資源管理系統，導致企業資源計劃層缺乏有效的設備實時信息支持，控制環節不能得到有效優化的調度與協調。

制造執行系統（MES）恰好解決了這一難題。它是位于上層的計劃管理系統與底層的生產過程控制系統之間的面向車間層的管理信息系統，通過采集現場實時數據，實現從訂單下達到產品完成的整個生產過程的優化管理。PCB 板組裝行業設備自動化程度高，為了充分挖掘先進設備的生產潛力，優化生產行為，全面提高企業信息化管理水平，MES 的建設與應用尤為重要。

對于松下貼片機而言，接入 MES 系統需要考慮多方面的因素。首先，由于不同設備廠商的數據接口和格式各不相同，容易形成 “信息孤島”，無法實現統一數據分析及處理。因此，需要將 SMT 生產線上的自動化設備組建成工業網絡并與內部辦公局域網連接起來，在生產線自動化設備的控制電腦上安裝軟、硬件通信模塊，自動采集實時生產數據，通過網絡傳遞到數據處理中心，并將數據處理中心的共享信息通過網絡傳遞到監控終端上。

其次，MES 系統與現場設備的連接方式有多種。一是直接聯網通信，借助數控系統自身的通信協議、通信網口，不添加任何硬件，直接與車間的局域網進行連接，與 MES 系統生產設備數據采集服務器進行通信。二是工業網關采集，對于沒有以太網通信接口或不支持以太網通信的數控系統，可以借助工業以太網關的方式連接數控機床的 PLC 控制器，實現對生產設備數據的采集。三是遠程 IO 采集，對于無法直接與以太網端口通訊且沒有 PLC 控制單元的設備，可以通過部署遠程 IO 收集生產設備的運行數據。

在實際操作中，還需要注意一些問題。例如，設備供電電壓為 220V AC，設備安裝時要做好防護措施，設備外殼必須做接地處理，避免觸電；使用時要遠離電磁干擾源；光電計數器信號線更好使用屏蔽電纜，屏蔽層一端懸空，一端接地；本產品不防水，安裝位置應防潮、防塵、防腐蝕性氣體；設備發生故障，制造商負責修理，用戶不得自行拆卸。

總之，松下貼片機接入 MES 系統需要綜合考慮各種因素，選擇合適的連接方式，并注意安裝和使用過程中的問題，以充分發揮 MES 系統的優勢，提高生產效率和管理水平。

松下貼片機接入 MES 系統具有諸多重要性。

在生產過程動態質量控制方面，MES 系統能夠?qū)崟r采集生產數據，如設備運行狀態、生產參數、產品質量等。通過對這些數據的分析，及時發現生產過程中的質量問題，并通過報警、通知等方式提醒相關人員進行處理。例如，PCB 板組裝行業特性決定了如果某一環節出現問題，將造成整批在制品的報廢。因此，MES 系統可以實時、靈敏地監控關鍵生產參數并定位出錯位置，給予正確的報警提示信息，同時對部分重要參數進行自動回控調整。

在集成信息化管理方面，MES 系統構建基于統一基礎數據、統一系統框架的指揮調度平臺，提供可柔性組合定制的用戶界面、業務模塊和二次開發接口。通過建立 SMT 流水線生產過程的管理控制模型，實現關鍵工序與設備的生產和質量數據的實時采集、監控與調度，以及從產品生產任務分派、設備管理及現場動態調度的集成信息化管理。例如，將 SMT 生產線上的自動化設備組建成工業網絡并與內部辦公局域網連接起來，在生產線自動化設備的控制電腦上安裝軟、硬件通信模塊，自動采集實時生產數據，通過網絡傳遞到數據處理中心，并將數據處理中心的共享信息通過網絡傳遞到監控終端上。

在實時質量問題報警方面，MES 系統提供動態質量分析手段，促進管理水平提高，使質量管理模式由手工檢驗逐步過渡到自動處理、實時控制的方式。建立質量知識庫，促進質量標準的優化。通過采集、分析、處理、積累的循環過程，實現質量的持續改善。例如，萬界星空科技的 MES 系統通過預設的規則和算法，對生產過程中的數據進行實時分析，檢測異常情況和潛在問題。一旦檢測到異常情況，會立即觸發預警機制，通知相關人員進行處理。預警信息可以通過短信、郵件、系統消息等方式發送給相關人員，確保他們能夠及時收到并采取措施。同時，MES 系統支持異常處理流程的制定和執行，包括異常原因的排查、處理措施的制定和執行、處理結果的反饋等。在某些情況下，MES 系統還能夠根據預設的規則自動進行錯誤糾正，如調整生產參數、重新分配生產任務等。這些自動糾正措施可以進一步減少人為干預，提高生產過程的連續性和穩定性。

1.借助數控系統自身通信協議和網口，直接與車間局域網連接。

松下貼片機可利用自身的通信協議和網口，像環球貼片機在剛開機時，機器狀態變量被設定，嘗試與主機建立通信，其請求被階段性地發出，直到通信正式建立。對于松下貼片機而言，借助其自身的通信能力，不添加任何硬件，直接與車間局域網連接，與 MES 系統生產設備數據采集服務器進行通信，實現數據的傳輸與交互。

2.以發那科和西門子數控系統為例說明直接聯網通信的實現方式。

發那科 0i31i18i 系列的數控系統在操作面板背面都配置有網口，通過發那科的 FOCAS 協議，就可以進行直接聯網通信；西門子 840D 系統，PCU50 版本以上的也可以通過 OPC 協議進行設備的直接聯網通信。雖然松下貼片機與這兩種數控系統有所不同，但可借鑒其利用自身通信協議和網口直接聯網的方式，通過松下貼片機自身具備的通信能力和合適的通信協議，實現與車間局域網的連接，進而與 MES 系統進行數據交互。

1.對于無以太網通信接口或不支持以太網通信的數控系統，借助工業以太網關連接 PLC 控制器。

對于沒有以太網通信接口或不支持以太網通信的松下貼片機，可以借助工業以太網關的方式連接數控機床的 PLC 控制器。例如，“不需要點表的工業網關” 可以實現松下 FPG-C32T2H 數據采集和遠程維護。物理連接方面，將松下貼片機的通信接口與工業網關進行連接，根據實際情況選擇合適的連接方式，如設備支持以太網通信，可使用網線將其與工業網關的以太網口相連；若為串口通信，則需使用相應的串口線進行連接。同時，為工業網關和松下貼片機提供穩定的電源供應。

2.工業通信網關在網絡協議間進行報文轉換的作用。

工業通信網關可以在各種網絡協議間做報文轉換，即將車間內不同種類的 PLC 的通信協議轉換成一種標準協議。對于松下貼片機，工業網關具備自動識別能力，當與貼片機連接后，能夠自動探測設備所使用的通信協議，并配備強大的深度協議解析引擎，深入到協議的底層進行數據解析，直接提取出有意義的數據信息。同時，工業網關還具備數據緩存與預處理功能，在網絡出現波動或異常情況時，自動將采集到的數據暫存到本地緩存中，待網絡恢復正常后再上傳，避免數據丟失。并且可以對采集到的數據進行預處理，如數據清洗、篩選、轉換和聚合等操作，去除噪聲數據、提取有用信息，并將數據轉換為符合上位系統要求的格式。

1.針對無法直接與以太網端口通訊且無 PLC 控制單元的設備，采用遠程 IO 收集運行數據。

對于無法直接與以太網端口通訊且沒有 PLC 控制單元的松下貼片機，可以通過部署遠程 IO 收集生產設備的運行數據。遠程 IO 模塊是工業級的遠程采集和控制模塊，可提供被動節點的開關輸入。通過分析松下貼片機的電氣系統，確定所需的電氣信號，將其連接到遠程 IO 模塊，并將電氣系統連接到系統。開關量、模擬量轉換為網絡數據，并通過車間局域網傳輸?shù)綌?shù)據采集服務器。

2.遠程 IO 模塊的功能及數據傳輸方式。

遠程 IO 可用于收集設備的電源、運行、警報、暫停狀態等運行數據。其數據傳輸方式是先將設備的電氣信號連接到遠程 IO 模塊，然后將開關量、模擬量轉換為網絡數據，通過車間局域網傳輸?shù)綌?shù)據采集服務器，實現對松下貼片機運行數據的采集和傳輸，為 MES 系統提供實時的設備運行狀態信息。

以浙江義烏 SMT 工廠為例，介紹采用屏幕識別方案采集貼片機運行狀態數據并接入 MES 系統的過程及優勢。

位于浙江義烏的 SMT 工廠在接入 MES 系統時，面臨著獲取貼片機運行數據成本較高的問題。若聯系貼片機廠家開通授權，收費價格預計在 5 萬至 10 萬。為降低實施成本，工廠選取了屏幕識別方案。

貼片機的上位機軟件有數值顯示界面，可以顯示貼片機的運行狀態數據。該方案采取定時截屏，識別屏幕上軟件界面數據的方式。采用儀表識別專用軟件，將屏幕數值識別后，按照要求的 mqtt 協議，json 格式上傳數據，接入 MES 系統。此方案省去了協議對接的麻煩，成本僅為開通授權費的十分之一左右。

通過這種屏幕識別方案，浙江義烏 SMT 工廠成功地采集了貼片機的運行狀態數據并接入 MES 系統。其優勢主要體現在成本低、實施相對簡便等方面。相比傳統的通過聯系廠家開通授權的方式，屏幕識別方案為企業節省了大量的資金投入。同時，定時截屏和軟件識別的方式也不需要復雜的硬件設備和技術支持，易于操作和維護。

總之，浙江義烏 SMT 工廠的案例為其他企業在接入 MES 系統時提供了一種新的思路和方法，尤其是在面對成本限制的情況下，屏幕識別方案具有很大的參考價值。

松下貼片機接入 MES 系統是現代制造業發展的必然趨勢，具有重要的方法和意義。

從方法上看，主要有數據系統直接聯網通信、工業網關采集和遠程 IO 采集三種方式。借助數控系統自身通信協議和網口直接聯網通信，能實現數據的快速傳輸與交互；工業網關采集則可以解決無以太網通信接口或不支持以太網通信的設備的數據采集問題，通過報文轉換將不同協議轉換成標準協議，實現數據的統一處理；遠程 IO 采集適用于無法直接與以太網端口通訊且沒有 PLC 控制單元的設備，通過收集運行數據為 MES 系統提供實時狀態信息。此外，浙江義烏 SMT 工廠的屏幕識別方案也為企業接入 MES 系統提供了新的思路，成本低且實施相對簡便。

在重要意義方面，接入 MES 系統可以實現生產過程動態質量控制，實時采集生產數據，及時發現質量問題并進行處理，還能對部分重要參數進行自動回控調整；可以實現集成信息化管理，構建統一基礎數據和系統框架的指揮調度平臺，提供可柔性組合定制的用戶界面、業務模塊和二次開發接口；可以提供實時質量問題報警，促進管理水平提高，實現質量的持續改善。

展望未來，隨著制造業的不斷發展，MES 系統與貼片機的結合將更加緊密。在智能制造的大背景下，MES 系統將不斷升級優化，為貼片機提供更強大的數據支持和管理功能。同時，貼片機也將不斷提升自身的智能化水平，更好地與 MES 系統協同工作。未來制造業中，MES 系統與貼片機的更廣泛應用將進一步提高生產效率、提升產品質量、降低生產成本，為企業帶來更大的競爭優勢。
