貼片機在電子產品生產中占據著至關重要的地位。隨著現代科技的飛速發展，電子產品正朝著小型化、輕型化、多功能化的方向邁進，這對電子生產設備提出了更高的要求。貼片機作為電子產品生產的核心設備之一，以其高精密、高科技的特點，為電子產品的高質量生產提供了堅實保障。

在表面貼裝技術（SMT）生產線中，貼片機負責將各種電子元器件地貼裝到印刷電路板（PCB）上。其貼裝的質量直接影響到電子產品的性能和可靠性。現代貼片機具備高精度的運動控制和視覺識別能力，能夠?qū)⒉煌叽纭⑿螤詈皖愋偷脑骷蚀_地放置到 PCB 的焊盤上，精度可達到微米級別。例如，高精度共晶貼片機可以實現 ±0.01mm 的精度定位，確保即使是最微小的元件也能準確地放置到預定的位置。

高速貼片機每小時可以貼裝數萬甚至數十萬個元器件，大大提高了電子產品的生產效率。同時，貼片機還通過不斷的技術創新，如引入先進的運動控制技術、軟件優化技術和視覺檢測技術等，進一步提升了其性能和智能化水平。例如，運動控制技術中的伺服驅動系統采用數字化控制，結合先進的反饋機制，如光電編碼器，實現對電機速度和位置的實時監測，確保貼片頭的精準定位和移動。

總之，貼片機以其高精密、高科技的特點，在電子產品生產中發揮著舉足輕重的作用，推動著電子行業的不斷發展和進步。

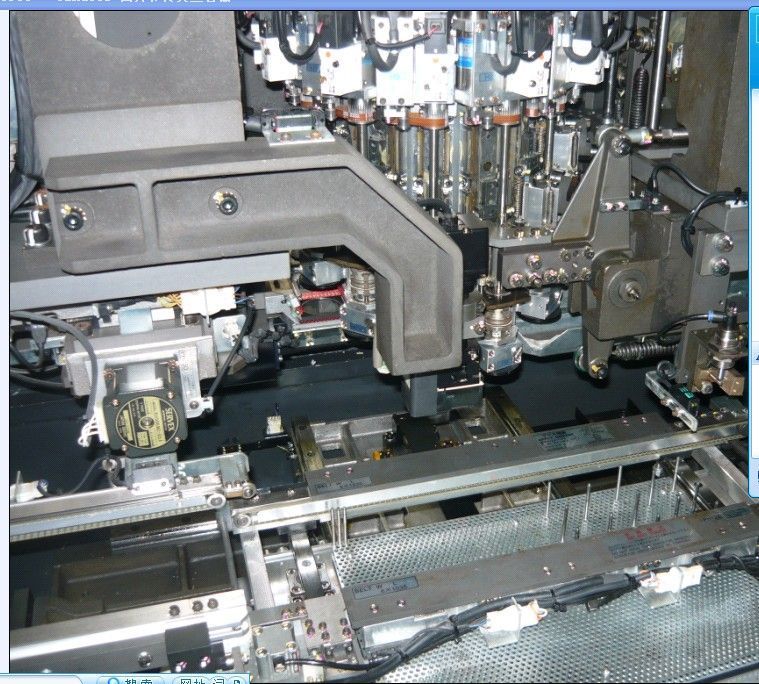

貼片機中的機架是機器的基礎，所有的傳動、定位、傳送機構均牢固地固定在它上面，各種送料器也安置在上面。因此，機架必須具有足夠的機械強度和剛性。

目前貼片機的機架主要有整體鑄造式和鋼板燒焊式兩種形式。整體鑄造式機架整體性好，結構穩定性高，鑄造后可進行適當熱處理和時效處理，使機架加工和工作中變形微小，工作時穩固，且具有一定抗震動能力，多應用于機。鋼板燒焊式機架由各種規格的鋼型材和鋼板焊接而成，具有較高的機械強度，經過熱處理后也有較好的穩定性，但整體性和抗震動性不如鑄造式好。不過，這種機架靈活性強，加工簡單，成本較低，在貼片機中應用較多。

傳送機構的主要作用是將需要貼片的 PCB 送到預定位置，貼片完成后再將其送至下道工序。傳送機構是安放在軌道上的超薄型皮帶傳送系統，通常皮帶安置在軌道邊緣。

傳送機構主要分為整體式和分段式兩種。整體式方式下，PCB 的進入、貼片和送出一直在同一導軌上，采用限位塊限位，定位銷上行定位，壓緊機構將 PCB 壓緊，支撐臺板上支撐桿上移支撐來完成 PCB 的定位固定。定位銷定位精度較低，需要高精度時也可采用光學系統，只是定位時間較長。分段式通常分為三段，前一段負責從上道技術接收 PCB，中間一端負責 PCB 定位壓緊，后一段負責將 PCB 送至下一道工序，其優點是減少 PCB 傳送時間。

X，Y 定位系統是貼片機的關鍵機構，也是評估貼片機精度的主要指標，它包括 X，Y 傳動結構和 X，Y 伺服系統。其常見工作方式有兩種：一種是支撐貼片頭，即貼片頭安裝在 X 導軌上，X 導軌沿 Y 方向運動從而實現在 X、Y 方向貼片的全過程，這類結構在通用型貼片機中多見；另一種是支撐 PCB 承載平臺并實現 PCB 在 X、Y 方向移動，這類結構常見于塔式旋轉頭類的貼片機中，這類高速機中，其貼片頭僅做旋轉運動，而依靠送料器的水平移動和 PCB 承載平面的運動完成貼片過程。

貼片機的光學對中系統是指貼片機在吸取元件時要保證吸嘴吸在元件中心，使元件的中心與貼片頭主軸的中心線保持一致。光學對中系統主要由光源、CCD、顯示器以及數模轉換與圖像處理系統組成。貼片頭吸取元件后，CCD 攝像機對元器件成像，并轉化成數字圖像信號，經計算機分析出元器件的幾何中心和幾何尺寸，并與控制程序中的數據進行比較，計算出吸嘴中心與元器件中心在 ΔX，ΔY 和 Δθ 的誤差，并及時反饋至控制系統進行修正，保證元器件引腳與 PCB 焊盤重合。

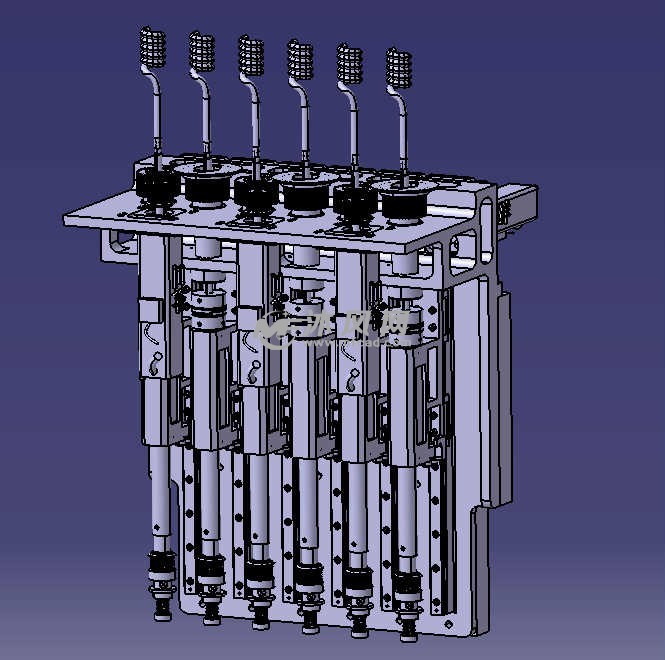

貼片頭是貼片機的關鍵部件，它拾取元件后能在校正系統的控制下自動校正位置，并將元器件準確地貼放到指定的位置。貼片頭的發展是貼片機進步的標志，貼片頭已由早期的單頭、機械對中發展到多頭光學對中。貼片頭上面含有吸嘴、DP 馬達、相機以及各類傳感器，通過計算機系統的程序指令，吸嘴和馬達用于吸取貼裝物料、相機就是光學系統、負責識別物料的種類、大小、顏色以及對應的焊盤 mark 點，相機光學系統是決定貼裝精度的重要部件。

供料器的作用是將片式元器件 SMC/SMD 按照一定規律和順序提供給貼片頭，以便準確方便地拾取。它在貼片機中占有較多的數量和位置，也是選擇貼片機和安排貼片工藝的重要組成部分。

供料器通常有帶狀（Tape）、管狀（Stick）、盤狀（Waffle）和散料等幾種。帶狀供料器用于編帶包裝的各種元器件，規格有 8mm、12mm、16mm、24mm、32mm、44mm、56mm 和 72mm 等。管狀供料器用于大體積或不規則形狀的元器件，有單通道和多通道之分。盤狀供料器主要用于 QFP、BGA、CSF、PLCC 等器件。散裝供料器一般在小批量的生產中才會應用。

貼片機中裝有多種傳感器，如壓力傳感器、負壓傳感器和位置傳感器等。傳感器可進行元件電器性能檢查，時刻監視機器的正常運轉。傳感器運用越多，表示貼片機的智能化水平越高。例如，在一些高端貼片機中，傳感器能夠?qū)崟r監測貼片頭的運動狀態、吸嘴的壓力以及供料器的工作情況等，一旦出現異常情況，能夠及時發出警報，以便操作人員進行處理。
